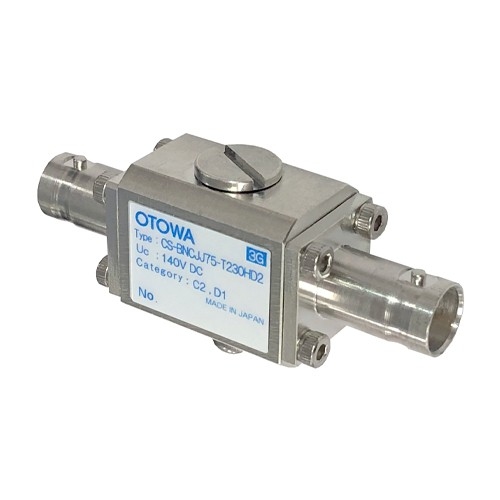

DC140 SPD(ハイビジョンITVカメラControl盤

商品コード：: EN4010
メーカー：

JANコード：: 4518340741676
税率：: 10%

品番：: EA940PK-63

学校版カタログ: 非掲載

幼保版カタログ: 非掲載

商品詳細

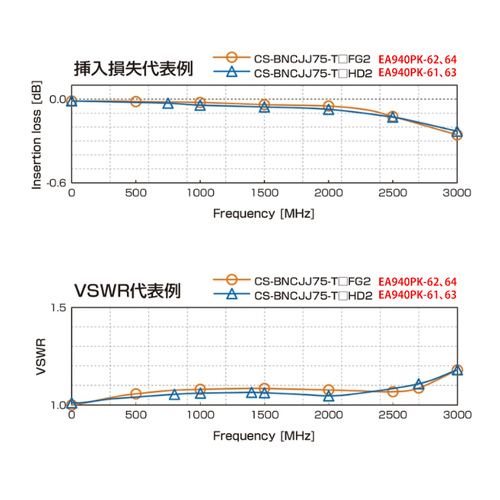

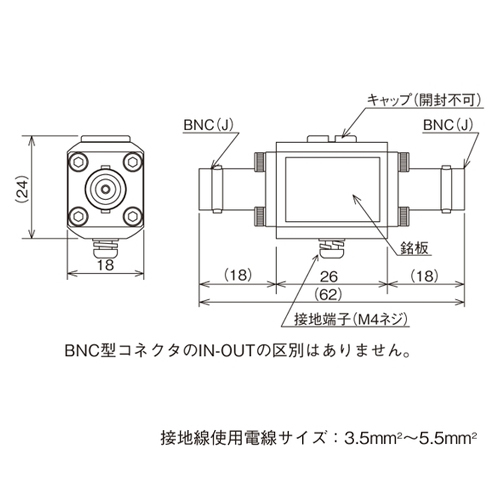

●用途…ITV・監視カメラ、BNCを使用した機器 ●仕様…コントロール盤側（受信機側） ●伝送周波数帯域…100kHz～3.0GHz ●最大連続使用電圧 Uc…140V DC ●最大許容電力…50W ●挿入損失…100kHz～1.5GHz：0.2dB以下 1.5GHz～2.2GHz：0.4dB以下 2.2GHz～3.0GHz：0.6dB以下 ●VSWR…100kHz～1.5GHz：1.1以下 1.5GHz～2.2GHz：1.2以下 2.2GHz～3.0GHz：1.4以下 ●コネクタ…BNC型 ●インピーダンス…75Ω ●電圧防護レベル Up…線間：― 対地間：650V ●インパルス耐久性…C2 (8/20μs)：20kA D1 (10/350μs)：2.5kA ※カテゴリC2、D1に対応。インパルス耐久性C2：8/20μs 20kA（正負・各5回・計10回）、D1：10/350μs 2.5kA（正負・各1回・計2回） ●サイズ…62(W)×18(D)×24(H)mm ●重量…約80g ●規格…国土交通省公共建築工事標準仕様書適合品国土交通省建築設備設計基準適合品 JIS C 5381-21 対応 ●ITV・監視カメラを雷サージから保護します。 ●ハイビジョンのITVカメラで使用される各種信号伝送規格に対応します。 SD-SDI、HD-SDI、3D-SDI、EX-SDI、HDCVI、HD-TVI、AHD ●電源重畳に対応します。 ●【取付方法】・同軸ケーブルの接続にはBNC型コネクタ（75Ω）をご使用ください。・本SPDの接地端子（M4ネジ）と被保護機器のFG（筐体アース）を接地線で接続します。接地端子（M4ネジ）の締め付けトルクは1.5N・m～1.6N・mで締め付けてください。被保護機器にFG（筐体アース）が無い場合は不要です。・同軸ケーブル（特に7C、10C）を配線する時に、本SPDのBNC型コネクタジャック（BNC（J））部分でケーブルを曲げたり、ケーブルの自重などの大きな力が加わる場合は必ずケーブルを固定してください。・電源が必要な被保護機器については電源側も保護する必要があります。この場合には別途、電源用SPDを使用してください。 ●参考在庫数・商品詳細・サイズ情報はメーカー（参考）ＵＲＬからもご確認いただけます。 ●最小出荷単位： 1
